一. 概 述

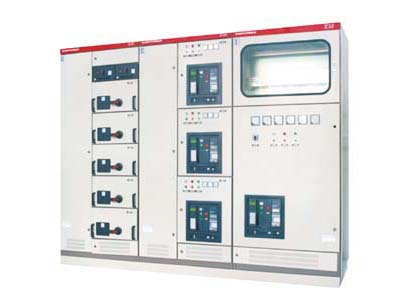

該裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統，特別是在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50/60Hz，額定工作電壓為380（400）V、660V，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。
本裝置符合IEC439-1《低壓成套開關設備和控制設備》、 GB7251《低壓成套開關設備》、ZBK360001《低壓抽出式成套開關設備》。
二. 特點
1. 裝置的主構架采用8MF型鋼，構架采用拼裝和部分焊接兩種結構形式。主構架上均有安裝模數孔E=20mm；
2. 裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能相對獨立；
3. 裝置將水平母線置于柜后，使電纜室上下均有出線通道；
4. 饋電柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜隔室內電纜的連接通過轉接件或轉接銅排實現，既提高了電纜的使用可靠性，又極大的方便了用戶對電纜的安裝與維修；
5. 電纜隔室有兩個寬度尺寸（240mm/440mm）可供選用，視電纜數量，截面和用戶對安裝維修方便的要求而定；
6. 以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用；
7. 裝置按三相五線制和三相四線制設計，設計部門和用戶可方便地選用PE+N或PEN方式；
8. 柜體的防護等級為IP30、IP40，可以按用戶需要選用。
三. 正常使用環境條件（超過需訂貨另行注明）
1. 環境溫度：上限+40℃，且24h內測得的平均值不超過35℃，下限-10℃；
2. 海拔高度：海拔不超過2000m；
3. 相對濕度：日平均值不超過95%，月平均不超過90%；
4. 地震烈度：不超過8度；
5. 周圍環境：無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
|
