一. 概 述

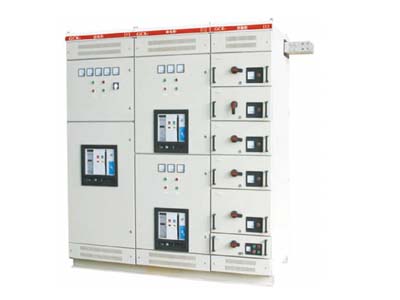

GCK低壓抽出式開關柜由動力配電中心（PC）柜和電動機控制（MCG）二部分組成，適用于發電廠，變電站，工礦企業等電力用戶作為交流50/60Hz，最大交流工作電壓至660V，最大工作電流至4000A的配電系統中，作為動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用。
本裝置符合IEC439NEMA ICS2-322標準，也符合GB7251.1《低壓成套開關設備》國家標準和ZBK36001《低壓抽出式成套開關設備》標準。
二. 特點
1. 裝置柜可用隔離變壓器將主、輔路分開；
2. 受電主開關具有三段（瞬間、短延時及過載）保護，為與下一級主開關配合，取消瞬間保護，避免越級跳閘；
3. 水平母線具有單母線分段和不分段兩種，當采用單母線分段時，母聯開關亦具有自投、無自投和切換裝置供選；
4. 電動機控制電路具有短路瞬時、過載、欠壓、失壓及斷相保護；
5. 饋電電路主開關具有瞬時和過載保護，當用戶需要時，可加裝漏電保護；
6. 受電電路裝有電流表、有功和無功電度表。250A及以上饋電電路可裝或不裝電流表及電度表。其它大于37kW或60A的電路安裝有電流表。
三. 正常使用環境條件（超過需訂貨另行注明）
1. 環境溫度：上限+40℃，且24h內測得的平均值不超過35℃，下限-5℃；
2. 海報高度：海拔不超過2000m；
3. 相對溫度：日平均值不超過95%，月平均不超過90%；
4. 周圍環境：無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所；
5. 裝置安裝時與垂直的傾斜度不超過5%，且整組柜子排列相對平整；
6. 本產品適合以下溫度運輸儲存：-25℃～+55℃范圍之間，在短時間內（不超過24H）可達+70℃。
|
