一. 概 述

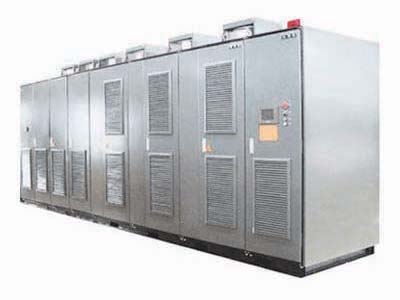

HK-SVF系列高壓變頻調速系統采用單元串聯多電平技術，屬高-高電壓源型變頻器，直接3、6、10KV輸入，直接3、6、10KV高壓輸出。變頻器主要由移相變壓器、功率模塊和控制器組成。HK-SVF通用高壓變頻器電源輸入、輸出符合最嚴格的IEEE519和GB/T14549標準，無需單獨安裝輸入濾波器，為用戶節省諧波治理費用；系統功率因數高，無需功率因數補償裝置，可有效減少無功輸入，降低輸入容量，減少用戶電網增容費用。
二. 特 點
1. 高質量輸入特性：輸入側通過隔離變壓器副邊繞組移相，采用多脈沖二極管整流輸入（對6kV 為30/36脈沖，10kV 為48/54脈沖），為功率單元提供隔離電源，可消除單個功率單元引起的大部分諧波電流；
2. 完美電源輸出性能：采用單元串聯脈寬調制疊波技術（或功率單元多重化技術），大大削弱了輸出諧波含量，輸出波形為幾近完美的正弦波，與其他形式的高壓大容量變頻器比較具有以下優點：
=無需增加輸出濾波裝置；
=可以直接驅動普通高壓同、異步電動機，而不會增加電機溫升；
=電機不需因諧波而降額使用；
=可使主回路電機、電纜絕緣免受dv/dt應力的損傷；
=沒有諧波引起的脈動轉矩，可延長電機和機械設備使用壽命；
=電機電纜在壓降允許范圍內無任何長度限制；
3. 可靠性：低電壓不跳閘，掉電恢復瞬間啟動，高低壓徹底隔離，控制電源冗余設計故障分級保護；
4. 便捷性：彩色觸屏全中文界面，波形顯示功能，自動調度功能，數據集操作記錄功能；
5. 靈活性：就地和遠程監控，多種通訊協議，支持GPRS，無線傳輸，多種旁路方案，同步投切功能，內置PID功能，同步電機控制。
三. 正常使用環境條件（超過需訂貨另行注明）
1. 環境溫度：上限+40℃，且24h內測得的平均值不超過35℃，下限-10℃；
2. 海報高度：海拔不超過2000m；
3. 相對濕度：日平均值不超過95%，月平均不超過90%；
4. 地震烈度：不超過8度；
5. 周圍環境：無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
|
